五云九如——广州新白云国际机场巨型铜落成纪实

文载/《雕塑》杂志



   广州新白云国际机场作为国家三大枢纽机场之一,是国家跨世纪的重点建设项目,是国内规模最大,功能最先进,现代化程度最高的
国际机场,同时也是我国第一个按中枢机场理念设计,建设和运营的航空港,于二00四年八月五日正式通航。

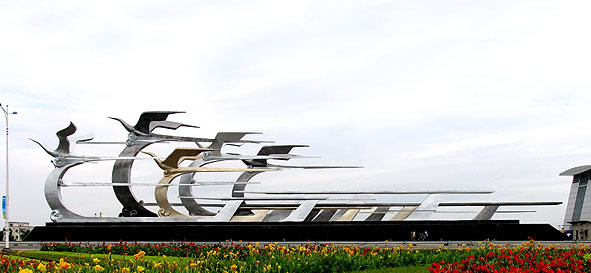

受广州白云国际机场迁建指挥部的委托,著名雕塑家韩美林先生于二00三年五月开始创作设计新白云机场入口处的巨型标志性雕塑,是年七月下旬完成了长7.8米铜雕小稿创作,自二00三年八月开始在山西宇达集团公司放大样并铸造、预装,二00四年五月十五日进入现场安装,七月二十二日正式落成,历时近一年时间。落成后的雕塑《五云九如》长达78米,高15.8米,堪称全球最长的巨型青铜雕塑。《五云九如》巨型铜共用铜材140吨,内部钢架用钢材50吨。全部雕塑构件用30辆长9米的大货车从山西宇达集团运输广州新白云国际机场的安装现场。
《五云九如》巨雕采用美国配方C90300铸造,大容量快速熔铜中频电炉熔炼浇铸,铸造质量无气孔,无缩松,无砂眼,逐块铸铜壁板运用万能拉力试验机检测抗拉强度、屈服强度、延伸率等三项指标。运用化学分析检测配方成份,用超声波测厚仪对壁厚测厚并记录。现场组装焊接全部采用半自动氩气保护焊焊接,确保焊缝强度≥铸造母材强度。整个安装过程接受甲方指派的监理工程师的全程监理。
巨雕抗台风袭击,抗雷击,抗八度以下地震,抗雨载,表面采用国家重点新产品氟碳金属漆六层防护着色,抗大气腐蚀、抗酸雨侵蚀及盐雾侵蚀。
铜雕安装结束后,中国美术家协会韩美林工作室与山西宇达集团公司向广州白云国际机场提供了完整的设计、制造、安装、维护方法等技术资料,包括巨雕铸造的主要金属材料原厂合格证和化验单,铸造构件的物理性能检验报告,化学成份报告,巨雕内部结构图纸,巨雕完整的施工组织方案、竣工报告及巨雕的日常保养和维护方法。
《五云九如》巨型铜雕的基座正前方是江泽民主席亲笔题写的"广州白云国际机场"金字。巨雕作为新机场的标志性巨型雕塑,既是新机场的入口处文化标志,也是一道亮丽的新机场文化风景线,凡进出新机场的旅客均能一窥全貌,领略到《五云九如》巨型青铜雕塑的风采。



                韩美林顶着38度高温坚持指导安装          动用了两台25吨吊车进行安装                      韩美林设计手稿
